12. Узел стартера (11G02 Starter Assembly)
Модель: 2425 Versatile 4WD
Трактор - Красный/Синий
(11/00-)
Увеличить (узел стартера) ⇔
Отмена |
№ рис. |
Номер по
каталогу |
Описание
запчасти |
Кол-во |
1 |
9706425 |
STARTER -MOTOR
12V 42mt |
1 |
2 |
86017815 |
FRAME, CE |
1 |
3 |
86017816 |
BUSHING,
ARMATURE FRAME
ASSY, STARTER |
1 |
4 |
86017817 |
ARMATURE -
STARTER MOTOR
Assy L4wd |
1 |
6 |
86017819 |
CABLE - LEAD CE
TERM., STARTER
ASSY |
1 |
7 |
86017820 |
HOUSING, LEVER |
1 |
8 |
86017821 |
BUSHING - LEVER
HOUSING, STARTER |
1 |
9 |
274737 |
DRIVE UNIT -
STARTER ASSY
L4WD |
1 |
10 |
86017823 |
HOUSING, DRIVE |
1 |
11 |
86017824 |
BUSHING-DRIVE
HOUSING, STARTER
ASSY |
1 |
12 |
9802164 |
SWITCH-SOLENOID,
STARTER ASSY
L4WD |
1 |
13 |
784032 |
BRUSH-ELECTRIC,
STARTER MOTOR
ASSY |
4 |
14 |
86017827 |
SPRING, BRUSH |
4 |
15 |
86017828 |
PLATE ASSEMBLY |
1 |
16 |
86017829 |
PLUNGER -
SOLENOID,
STARTER ASSY |
1 |
17 |
86017830 |
BOOT - SOLENOID,
STARTER ASSY |
1 |
18 |
86017831 |
SPRING - PLUNGER,
SOLENOID STARTER
ASSY |
1 |
19 |
86017832 |
LEVER - SHIFT,
STARTER MOTOR
Assy L4wd |
1 |
20 |
86017833 |
WASHER,SPACE |
1 |
21 |
86017834 |
WASHER,BRAKE |
1 |
22 |
86017835 |
WASHER,THRUST |
1 |
23 |
80679 |
Washer Lock 0.50
Pl |
1 |
24 |
86017837 |
NUT WASHER |
2 |
25 |
86017838 |
NUT,PLUNGER |
1 |
26 |
86017839 |
NUT WASHER |
1 |
27 |
9638005 |
NUT |
6 |
28 |
86017841 |
SCREW |
4 |
29 |
86017842 |
SCREW WASHER |
4 |
30 |
86017843 |
SCREW WASHER |
4 |
31 |
86017844 |
SCREW - DRIVE
HOUSING for
STARTER MOTOR |
6 |
32 |
86017845 |
SCREW |
1 |
33 |
86017846 |
SCREW |
8 |
34 |
86017847 |
WASHER - PLUNGER
STARTER ASSY |
1 |
35 |
86017848 |
WASHER |
1 |
36 |
86017849 |
CONNECTOR |
1 |
37 |
86017850 |
CUP, OIL |
2 |
38 |
86017857 |
LEAD,TERM. |
1 |
39 |
86017852 |
GASKET |
1 |
40 |
86017853 |
INSULATOR |
1 |
41 |
86017854 |
INSULATOR |
1 |
42 |
86017855 |
INSULATOR |
1 |
43 |
86017856 |
INSULATION PKG.,
CE TERMINAL L4WD |
1 |
44 |
86017857 |
LEAD,TERM. |
1 |
45 |
510185 |
O-RING |
1 |
46 |
86536464 |
O-RING, DRIVE to
LEVER HOUSINGS,
STARTER |
1 |
47 |
274296 |
O RING,
4.109IDx0.139THK |
1 |
48 |
274336 |
O RING |
1 |
49 |
49886 |
O'RING,
Id-0.239in
Thk-0.070in |
1 |
50 |
49856 |
O-Ring, .364" ID
x .070" Thk,
Throttle Spool |
1 |
51 |
87336 |
PIN, SPRING
3/16DIAx7/8LG |
1 |
52 |
86017865 |
PLUG, INSPECT. |
1 |
53 |
86017866 |
POLE, SHOE |
1 |
54 |
86017867 |
RETAINER -
PLUNGER, STARTER
ASSY |
1 |
55 |
86017868 |
RETAINER -
PLUNGER SPRING,
STARTER ASSY |
1 |
56 |
86017869 |
SEAL, OIL |
1 |
57 |
86017870 |
SHAFT, SHAFT LV |
1 |
58 |
86017871 |
RING - RETAINER,
PLUNGER SPRING,
STARTER ASSY |
2 |
59 |
86017874 |
WICK |
1 |
60 |
86017873 |
WICK |
1 |
61 |
86017874 |
WICK |
1 |
62 |
9802163 |
SHIELD -
TERMINAL,
STARTER Assy |
1 |
63 |
86018014 |
KIT - SHIFT
LEVER Pkg,
STARTER MOTOR
Assy |
AR |
64 |
86018015 |
KIT - BUSHING
PACKAGE |
AR |
65 |
86018016 |
KIT - BRUSH
SOLENOID SWITCH,
STARTER ASSY |
AR |
|
86017818 |
COIL, FIELD |
1 |
|

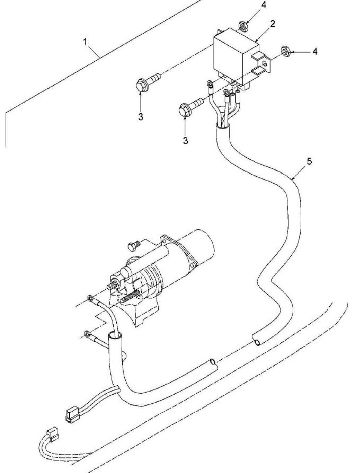

13. Узел, реле стартера (11H01 Kit, Starter Relay)
Модель: 2425 Versatile 4WD
Трактор - Красный/Синий
(11/00-)
Увеличить (узел, реле стартера) ⇔
Отмена |
№
рис. |
Номер по
каталогу |
Описание
запчасти |
Кол-во |
1 |
86019206 |
KIT |
1 |
2 |
9843767 |
RELAY - STARTER,
12Volt 75Amp
Genesis |
1 |
3 |
86511953 |
SCREW |
2 |
4 |
86012004 |
WELL NUT M6 |
2 |
5 |
86018157 |
HARNESS -
ASSEMBLEY,
STARTER RELAY |
1 |
|
14. Генератор (11J01 Alternator)
Модель: 2425 Versatile 4WD
Трактор - Красный/Синий
(11/00-)
Увеличить (генератор) ⇔
Отмена |
№
рис. |
Номер по
каталогу |
Описание
запчасти |
Кол-во |
1 |
9705428 |
ALTERNATOR - 21
Si-130 Amps L4WD |
1 |
1 |
9705428SRV |
ALTERNATOR - 21
Si-145 Amps L4WD |
1 |
2 |
86507634 |
FAN, ALTERNATOR |
1 |
3 |
86507626 |
BEARING - PULLEY
DRIVE,
ALTERNATOR
Id-25.00 Od-62.0
x Thk-18.0 |
1 |
4 |
86507633 |
PLATE, RETAIN |
1 |
5 |
86507628 |
DIODE - TRIO,
ALTERNATOR
ASSEMBLY Genesis |
1 |
6 |
86507632 |
BRUSH AND ARM
ASSY |
1 |
7 |
86507631 |
HOLDER - BRUSH,
ALTERNATOR Assy |
1 |
8 |
86507630 |
CAPACITOR -
ALTERNATOR
Genesis / L4WD |
1 |
9 |
86507629 |
REGULATOR-VOLTAGE,
ALTERNATOR ASSY
L4WD |
1 |
10 |
86507627 |
RECTIFIER -
BRIDGE ASSY,
ALTERNATOR |
1 |
11 |
86507625 |
BEARING-ROLLER,
ALTERNATOR |
1 |
12 |
NSS -NonSrv |
Not Sold
Separately - Non
Serviceable Part |
NS |
13 |
86560 |
NUT |
1 |
|
15. Узел панели приборов (12A02 Instrument Panel Assembly) Модель:
2425 Versatile 4WD Трактор -
Красный/Синий (11/00-)
Увеличить (узел панели приборов)
⇔
Отмена |
№
рис. |
Номер по
каталогу |
Описание
запчасти |
Кол-во |
1 |
86030018 |
PANEL-INSTRUMENT,
N14-Engine /
12-Spd Synchro
1407PwrShift |
1 |
1 |
86029592 |
PANEL-INSTRUMENT, N14-Engine / 12-Spd Synchro 1402 PwrShift |
1 |
2 |
UNKNOWN |
Master Brake Cylinder - See Breakdown This Section 1.5 OD, Years:
01/01/1982-12/31/1984 |
1 |
3 |
V62195 |
STUD - QUARTER
TURN 1/2in,
Slot-Head |
2 |
4 |
V62196 |
WASHER - LOCK
Camloc Od-11.70
Id-0.60 Thk-0.38 |
2 |
5 |
86029622 |
LIGHTBOARD -
MODULE
INSTRUMENT PANEL
N14-Synchro |
1 |
6 |
86000318 |
LAMP / SOCKET
ASSY, DASH
INSTRUMENT PANEL |
AR |
7 |
86021413 |
MODULE-ELECTRONIC,
INSTRUMENT PANEL |
1 |
8 |
9706805 |
GAUGE - PRESSURE
0.75psi, ENGINE
OIL |
1 |
9 |
86023090 |
GAUGE,
TEMPERATURE - 3
PIN High
Altitude |
1 |
10 |
86000312 |
BRACKET - GAUGE
MOUNTING, EIC
Assy |
2 |
11 |
PL |
Purchase Locally
- Part Not Sold
Seperately |
4 |
12 |
PL |
Purchase Locally
- Part Not Sold
Seperately |
15 |
13 |
PL |
Purchase Locally
- Part Not Sold
Seperately |
4 |
14 |
86002505 |
FITTING -
COOLING GUAGE,
1/2 - 14 NPT |
1 |
15 |
86031064 |
LIGHTBOARD -
MODULE INSTRMT
PANEL
N14-PwrShift |
1 |
16 |
86031065 |
Interface (Used
with Instrument
Panel 86030018
only) |
1 |
17 |
86002506 |
LAMP -
INSTRUMENT PANEL
L4wd |
4 |
|
16. Электрический узел - двойной диск переключатель (3ELC07a Electric Assembly - 1407 Twin Disk PwrShift) Модель:
2425 Versatile 4WD Трактор -
Красный/Синий (11/00-)
Увеличить (электрический узел - двойной диск переключатель)
⇔
Отмена |
№
рис. |
Номер по
каталогу |
Описание
запчасти |
Кол-во |
1 |
9672977 |
DISPLAY -
ELECTRONIC, GEAR
- TRANSMISSION |
1 |
2 |
9843787 |
SWITCH- NC PLUNGER, BRAKE CONTROL |
1 |
3 |
9821734 |
POTENTIOMETER,
130deg-Total
Rotaion /
114deg-CW |
1 |
4 |
86025247 |
CONTROL - LEVER
Assy, 1407
PwrShift
TRANSMISSION |
1 |
5 |
86029726 |
HARNESS -
ELECTRIC WIRING,
1407 TRANS MAIN |
1 |
6 |
86031698 |
HARNESS -
ELECTRIC WIRING,
CAB MAIN L4WD |
1 |
7 |
86032782 |
PANEL - ELECTRIC
FUSE ASSEMBLY
L4WD |
1 |
8 |
86031699 |
HARNESS-WIRING
ELECTRIC, REAR
FRAME L4WD |
1 |
9 |
9705767 |
SWITCH-PRESSURE,
TRANSMISSION 3
PSI |
1 |
10 |
9790711 |
HOSE ASSEMBLY,
1/4x400 100R1 |
1 |
11 |
86026093 |
SENSOR-SPEED
PICK UP,
MAGNETIC 1407 P/S
Transmission |
1 |
12 |
9706720 |
RELAY 30 AMP,
MAIN ELECTRICAL
DIST PANEL |
1 |
12 |
86029969 |
MODULE-CONTROLLER,
1407 PwrSHIFT
Qsm-11 290/335hp |
1 |
13 |
86026516 |
MODULE -
CONTROLLER, 1407
PwrSHIFT N14
360hp |
1 |
13 |
86029971 |
MODULE-CONTROLLER,
1407 PwrSHIFT
Qsm-11 375hp |
1 |
13 |
86026517 |
MODULE -
TRANSMISSION,
1407-PwrShift
2425 / 435 /
485hp Qsx-15 |
1 |
13 |
86035857 |
MODULE-CONTROLLER,
1407 PwrSHIFT
Qsm-11 290/335hp |
1 |
13 |
86035860 |
MODULE -
CONTROLLER, 1407
PwrSHIFT N14
360hp |
1 |
13 |
86035858 |
MODULE -
CONTROLLER, 1407
PwrSHIFT Qsm-11
375hp |
1 |
13 |
86035859 |
MODULE -
TRANSMISSION,
1407-PwrShift
2425 / 435 /
485hp Qsx-15 |
1 |
14 |
86025916 |
HARNESS -
ELECTRIC, 1407
PwrShift
TRANSMISSION |
1 |
15 |
86026261 |
VALVE,
PROPORTIONAL
CARTRIDGE (1407
TRANS) |
1 |
16 |
86026093 |
SENSOR-SPEED
PICK UP,
MAGNETIC 1407 P/S
Transmission |
1 |
|
17. Модуль в сборе - L4wd панели инструментов (12A00 Module Assy - L4wd Instrument Panels) Модель:
2425 Versatile 4WD Трактор -
Красный/Синий (11/00-)
Увеличить (модуль в сборе - L4wd панели инструментов)
⇔
Отмена |
№
рис. |
Номер по
каталогу |
Описание
запчасти |
Кол-во |
1a |
9706886 |
INSTRUMENT PANEL
Assy 8.3L-Engine
L4wd |
NS |
1b |
86013838 |
PANEL-INSTRUMENT, 8.3L-Engine / 12-Spd Synchro 1402 PwrShift |
NS |
1c |
86014445 |
PANEL-INSTRUMENT, 8.3L-Engine / 12-Spd Synchro 1402 PwrShift |
NS |
1d |
86020084 |
PANEL-INSTRUMENT, 8.3L-Engine / 12-Spd Synchro 1402 PwrShift |
NS |
1e |
86020204 |
PANEL-INSTRUMENT, 8.3L-Engine / 12-Spd Synchro 1402 PwrShift |
NS |
1f |
86021099 |
PANEL-INSTRUMENT, 8.3L-Engine / 12-Spd Synchro 1402 PwrShift |
NS |
1g |
86022025 |
PANEL-INSTRUMENT, 8.3L-Engine / 12-Spd Synchro 1402 PwrShift |
1 |
1h |
86035275 |
PANEL-INSTRUMENT, 8.3L-Engine / 12-Spd Synchro 1402 PwrShift |
1 |
1i |
86026506 |
MODULE - ELECTRONIC, INSTRUMENT PANEL Qsm 11 |
1 |
1j |
86035265 |
PANEL-INSTRUMENT, Qsm11-Engine / 12-Spd Synchro 1407 PwrShift |
1 |
2 |
NSS -NonSrv |
Not Sold Separately - Non Serviceable Part |
NS |
3 |
V62195 |
STUD - QUARTER
TURN 1/2in,
Slot-Head |
2 |
4 |
V62196 |
WASHER - LOCK
Camloc Od-11.70
Id-0.60 Thk-0.38 |
4 |
5 |
9706427 |
LIGHTBOARD -
INSTRUMENT PANEL
for 8.3ltr /
M-11 / N-14
Engines ( End
Date -Aug/99 ) |
1 |
5 |
86018936 |
LIGHTBOARD -
INSTRUMENT PANEL
for N14 W/
Synchro ( End
Date - Mar/ 2002
) |
1 |
5 |
NSS -NonSrv |
Not Sold
Separately - Non
Serviceable Part |
NS |
6 |
86000318 |
LAMP / SOCKET
ASSY, DASH
INSTRUMENT PANEL |
AR |
7 |
86014446 |
MODULE ASSEMBLY |
1 |
7 |
86021413 |
MODULE-ELECTRONIC,
INSTRUMENT PANEL |
1 |
7 |
86031062 |
MODULE - EIC
TACH, INSTRUMENT
PANEL- QSM11
L4WD |
1 |
8 |
9706805 |
GAUGE - PRESSURE
0.75psi, ENGINE
OIL |
1 |
9 |
86022027 |
GAUGE - COOLANT
TEMPERATURE 3
Pin (High
Altitude) |
1 |
9 |
86021095 |
GAUGE - COOLANT
TEMPERATURE for
PANEL Pt#
86021094 |
1 |
9 |
86023090 |
GAUGE,
TEMPERATURE - 3
PIN High
Altitude |
1 |
9 |
86022060 |
GAUGE - COOLANT
TEMPERATURE 2
Pin 220 / 225
DegF |
1 |
10 |
86000312 |
BRACKET - GAUGE
MOUNTING, EIC
Assy |
2 |
11 |
NSS -NonSrv |
Not Sold
Separately - Non
Serviceable Part |
4 |
12 |
NSS -NonSrv |
Not Sold
Separately - Non
Serviceable Part |
15 |
13 |
NSS -NonSrv |
Not Sold
Separately - Non
Serviceable Part |
4 |
14 |
86002505 |
FITTING -
COOLING GUAGE,
1/2 - 14 NPT |
1 |
15 |
86002506 |
LAMP -
INSTRUMENT PANEL
L4wd |
4 |
15 |
86035825 |
LAMP-BULB #1445,
INSTRUMENT PANEL
Assy |
4 |
21a |
86018934 |
PANEL-INSTRUMENT,
N14-Engine /
12-Spd Synchro
1402 PwrShift |
NS |
21b |
86020200 |
PANEL-INSTRUMENT,
N14-Engine /
12-Spd Synchro
1402 PwrShift |
1 |
21c |
86021104 |
PANEL-INSTRUMENT,
N14-Engine /
12-Spd Synchro
1402 PwrShift |
NS |
21d |
86022026 |
PANEL-INSTRUMENT,
N14-Engine /
12-Spd Synchro
1402 PwrShift |
NS |
21e |
86029592 |
PANEL-INSTRUMENT,
N14-Engine /
12-Spd Synchro
1402 PwrShift |
1 |
21f |
86035266 |
PANEL-INSTRUMENT,
N14-Engine /
12-Spd Synchro
1402 PwrShift |
1 |
21 |
86035267 |
MODULE -
INSTRUMENT PANEL
N14 W/ 1407
PwrShift |
1 |
22 |
NSS -NonSrv |
Not Sold
Separately - Non
Serviceable Part |
1 |
23 |
V62195 |
STUD - QUARTER
TURN 1/2in,
Slot-Head |
2 |
24 |
V62196 |
WASHER - LOCK
Camloc Od-11.70
Id-0.60 Thk-0.38 |
4 |
25 |
9706427 |
LIGHTBOARD -
INSTRUMENT PANEL
for 8.3ltr /
M-11 / N-14
Engines ( End
Date -Aug/99 ) |
1 |
25 |
86018936 |
LIGHTBOARD -
INSTRUMENT PANEL
for N14 W/
Synchro ( End
Date - Mar/ 2002
) |
1 |
25 |
86031063 |
LIGHTBOARD -
INSTRUMENT PANEL
for Pt# 86026506 |
1 |
26 |
86000318 |
LAMP / SOCKET
ASSY, DASH
INSTRUMENT PANEL |
AR |
27 |
86014446 |
MODULE ASSEMBLY |
1 |
27 |
86021413 |
MODULE-ELECTRONIC,
INSTRUMENT PANEL |
1 |
27 |
86031062 |
MODULE - EIC
TACH, INSTRUMENT
PANEL- QSM11
L4WD |
1 |
28 |
9706805 |
GAUGE - PRESSURE
0.75psi, ENGINE
OIL |
1 |
29 |
86022027 |
GAUGE - COOLANT
TEMPERATURE 3
Pin (High
Altitude) |
1 |
29 |
86021095 |
GAUGE - COOLANT
TEMPERATURE for
PANEL Pt#
86021094 |
1 |
29 |
86023090 |
GAUGE,
TEMPERATURE - 3
PIN High
Altitude |
1 |
29 |
86022060 |
GAUGE - COOLANT
TEMPERATURE 2
Pin 220 / 225
DegF |
1 |
30 |
86000312 |
BRACKET - GAUGE
MOUNTING, EIC
Assy |
2 |
31 |
NSS -NonSrv |
Not Sold
Separately - Non
Serviceable Part |
4 |
32 |
NSS -NonSrv |
Not Sold
Separately - Non
Serviceable Part |
15 |
33 |
NSS -NonSrv |
Not Sold
Separately - Non
Serviceable Part |
4 |
34 |
86002505 |
FITTING -
COOLING GUAGE,
1/2 - 14 NPT |
1 |
35 |
NSS -NonSrv |
Not Sold
Separately - Non
Serviceable Part |
NS |
36 |
86002506 |
LAMP -
INSTRUMENT PANEL
L4wd |
4 |
36 |
86035825 |
LAMP-BULB #1445,
INSTRUMENT PANEL
Assy |
4 |
41 |
86030018 |
PANEL-INSTRUMENT,
N14-Engine /
12-Spd Synchro
1407PwrShift |
1 |
41 |
86035267 |
MODULE -
INSTRUMENT PANEL
N14 W/ 1407
PwrShift |
1 |
42 |
NSS -NonSrv |
Not Sold
Separately - Non
Serviceable Part |
NS |
43 |
V62195 |
STUD - QUARTER
TURN 1/2in,
Slot-Head |
2 |
44 |
V62196 |
WASHER - LOCK
Camloc Od-11.70
Id-0.60 Thk-0.38 |
4 |
45 |
86031064 |
LIGHTBOARD -
MODULE INSTRMT
PANEL
N14-PwrShift |
NS |
46 |
86000318 |
LAMP / SOCKET
ASSY, DASH
INSTRUMENT PANEL |
AR |
47 |
86021413 |
MODULE-ELECTRONIC,
INSTRUMENT PANEL |
1 |
48 |
9706805 |
GAUGE - PRESSURE
0.75psi, ENGINE
OIL |
1 |
49 |
86023090 |
GAUGE,
TEMPERATURE - 3
PIN High
Altitude |
1 |
50 |
86000312 |
BRACKET - GAUGE
MOUNTING, EIC
Assy |
2 |
51 |
NSS -NonSrv |
Not Sold
Separately - Non
Serviceable Part |
4 |
52 |
NSS -NonSrv |
Not Sold
Separately - Non
Serviceable Part |
15 |
54 |
86002505 |
FITTING -
COOLING GUAGE,
1/2 - 14 NPT |
1 |
55 |
NSS -NonSrv |
Not Sold
Separately - Non
Serviceable Part |
NS |
56 |
NSS -NonSrv |
Not Sold
Separately - Non
Serviceable Part |
NS |
57 |
86002506 |
LAMP -
INSTRUMENT PANEL
L4wd |
4 |
57 |
86035825 |
LAMP-BULB #1445,
INSTRUMENT PANEL
Assy |
4 |
|
страница
1 страница
2 страница 3 |
|
|
|
|
|
Компания "Одэнсэ" (Киев, Украина) предлагает запчасти электродетали, электроузлы для тракторов Buhler Versatile. Продажа запчастей электродеталей трактора Buhler Versatile: рабочие лампы, лампочки, датчики, переключатели, проводка, зажимы, гайки, винты, болты, реле, шайбы, втулки, сальники, ремни, фонари, лотки батарей, генераторы, щиты, кабель, электропанели, измерители, датчики, соеденители, потенциометры, предохранители, разъемы и другие запчасти. |
|
|
Odense.Com.Ua © 2006-2020 | Все права защищены |
|
|
|
